濟南歐瑞實業有限公司生產，研發的RNH系列電解海水型次氯酸鈉發生器。
為抑制水中的微生物和有機物在循環水管道中生長形成泥垢，從而會導致水流量減少，降低熱交換效率，采用冷卻水中加入次氯酸鈉的處理方式。 電解海水次氯酸鈉發生裝置利用天然海水，采用高速電解，現場制取高活性次氯酸鈉溶液。 次氯酸鈉溶液通過脫氫貯存作為殺生劑輸送到投加點，有效殺滅水體中微生物，海生物，藻類及甲殼，防止循環水管道、冷凝器系統堵塞。
次氯酸鈉發生器原理概要

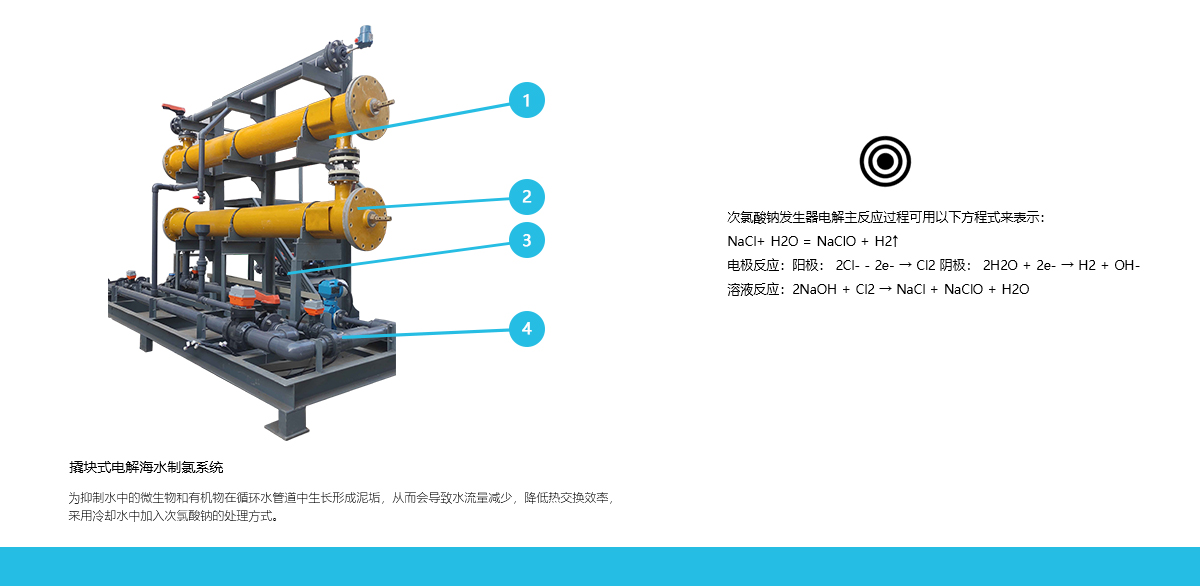

次氯酸鈉發生器電解主反應過程可用以下方程式來表示：
NaCl+ H2O = NaClO + H2↑
電極反應：陽極： 2Cl- - 2e- → Cl2 陰極： 2H2O + 2e- → H2 + OH-
溶液反應：2NaOH + Cl2 → NaCl + NaClO + H2O
電解海水型次氯酸鈉發生器的電解過程是一個電化學的反應過程，以海水和電為原料制成次氯酸鈉溶液。該化學原理雖然簡單，但影響經濟的技術指標很多，所以次氯酸鈉發生器電解電極的設計要考慮綜合各種因素，根據結構緊湊合理、運行節能、操作維護方便、運行可靠性高、設備使用壽命長等特點來設計制造。次氯酸鈉溶液投加準確，操作安全，使用方便，易于儲存，對環境無毒害，不存在跑氣泄漏，可以任意環境工作狀況下投加。
設計標準
沿海電站基本參考設計標準：
|
GBT 22839-2010
|
電解海水次氯酸鈉發生裝置技術條件
|
|
JB/T 2932-1999
|
水處理設備技術條件
|
|
GBT 50050-2017
|
工業循環冷卻水處理設計規范
|
|
DL 5068-2014
|
火力發電廠化學設計技術規程
|
|
DL 5054-1996
|
火力發電廠汽水管道設計技術規定
|
|
GB 6450-86
|
干式電力變壓器
|
|
GB 3859-93
|
半導體電力變壓器
|
|
GB 3956-97
|
電力裝置電線電纜銅、鋁導電線芯
|
|
GBJ 87-1985
|
工業企業噪聲控制設計規范
|
|
HG/T 20538-2016
|
襯塑（PP、PE、PVC）鋼管和管件
|
系統組成：
|
海水升壓泵組
|
海水升壓泵組為海水過濾器及后端工藝需要克服壓降提供動力源。
|
|
海水過濾系統
|
過濾海水至微米級，防止大顆粒物質進入電解槽組影響電解過程。
|
|
電解槽組
|
電解槽組是整套設備的核心單元，電解槽組采用鈦基釕銥稀有金屬氧化物涂層，海水通過電解槽組經過直流電催化作用將海水種的氯化鈉轉化成次氯酸鈉和氫氣。
|
|
整流變壓器
|
通常采用可控硅形式整流變壓器，通過變壓器把電壓變到需要的電壓，然后用晶閘管進行可控整流。將輸入的交流電轉化為直流電通過正負極提供動力源輸出至電解槽。
|
|
存儲與脫氫罐
|
產生的次氯酸鈉溶液和氫氣通過管道進入存儲與脫氫罐進行暫時性存儲與脫氫過程。
|
|
脫氫風機組
|
風機組一般采用1D+1S形式，將大量空氣鼓入存儲與脫氫儲罐對產生的氫氣進行稀釋并提供動力源將稀釋的氫氣排出至安全排放點。
|
|
投加泵組
|
采用耐腐蝕離心泵輸出至投加點。
|
|
酸洗系統
|
將原料31%鹽酸稀釋并進行暫存供電解槽組酸洗使用，清除電解槽組結垢。
|
|
控制系統
|
整套設備的中控系統，用于控制成套設備的自動啟停和與外部協調控制。
|
|
動力分配系統
|
為電機及相關電氣驅動設備分配動力源。
|
|
可選配件
|
默認標配管板式(PPE)電解槽
1. 板網式電解槽 (MESH)
2. 同心圓管電解槽 (CTE)
|
應用領域：
|
電力
|
海水提升構造物海洋生物消殺
|
|
循環水處理
|
|
工業
|
石油，化工循環水處理
|
