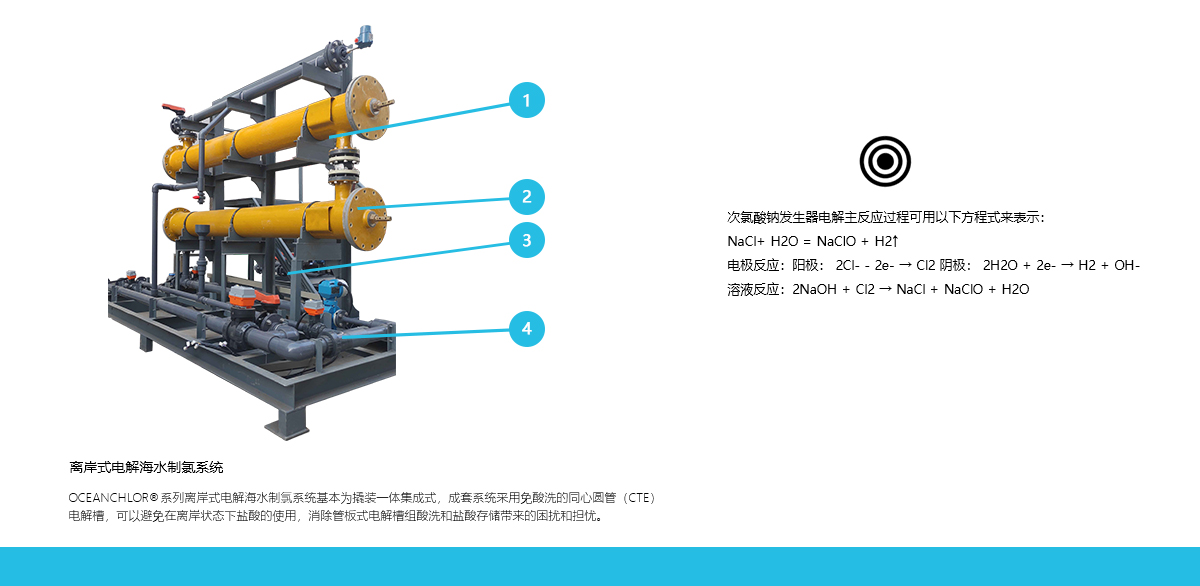

OCEANCHLOR®系列離岸式電解海水制氯系統基本為撬裝一體集成式，成套系統采用免酸洗的同心圓管（CTE）電解槽，可以避免在離岸狀態下鹽酸的使用，消除管板式電解槽組酸洗和鹽酸存儲帶來的困擾和擔憂。
可根據DNV-GL，BV，ABS等第三方認證機構相關設計標準及認證要求提供特殊設計。詳情請咨詢歐瑞實業OCEANCHLOR®系列工程師。
次氯酸鈉發生器原理概要
次氯酸鈉發生器電解主反應過程可用以下方程式來表示：
NaCl+ H2O = NaClO + H2↑
電極反應：陽極： 2Cl- - 2e- → Cl2 陰極： 2H2O + 2e- → H2 + OH-
溶液反應：2NaOH + Cl2 → NaCl + NaClO + H2O
電解海水型次氯酸鈉發生器的電解過程是一個電化學的反應過程，以海水和電為原料制成次氯酸鈉溶液。該化學原理雖然簡單，但影響經濟的技術指標很多，所以次氯酸鈉發生器電解電極的設計要考慮綜合各種因素，根據結構緊湊合理、運行節能、操作維護方便、運行可靠性高、設備使用壽命長等特點來設計制造。次氯酸鈉溶液投加準確，操作安全，使用方便，易于儲存，對環境無毒害，不存在跑氣泄漏，可以任意環境工作狀況下投加。
設計特點
1.免酸洗
不同于其他形式的電解海水制氯系統，同心圓管電解槽的設計時專門為離岸工業應用來設計的，其運行過程不需要進行任何酸洗。同心圓管電解槽采用的是內外雙鈦管設計，鈦管單面涂層，海水通過同心圓管電解槽中間的縫隙，陰陽極通過海水具有導電性的特性形成電路回路，產生電解作用。
2.極端惡劣環境
離岸式電解海水制氯系統框架采用型鋼噴丸，酸洗，鍍鋅和防腐漆，面漆噴涂工藝，電氣方面接線盒及控制柜采用316L不銹鋼材質，可經受住長時間風吹，日曬，雨淋及鹽霧腐蝕等極端惡劣環境的考驗。
3.防爆
成套設備可按照相應危險區域領域等級劃分，進行相關電氣，電機，控制，動力分配及整流變壓器防爆處理以適應不同危險區域等級領域的應用及安裝。
4.緊湊式設計
鑒于離岸環境可使用面積不像陸基電解海水制氯系統可使用總面積較大，歐瑞實業及SESPI公司具有多年離岸平臺電解海水制氯系統設計經驗及工程案例，公司設計的OCEANCHLOR®系列離岸式成套電解海水制氯系統采用獨特的集成式一體化撬裝設計，設備布置緊湊且可以滿足所需要的電解工藝需求。

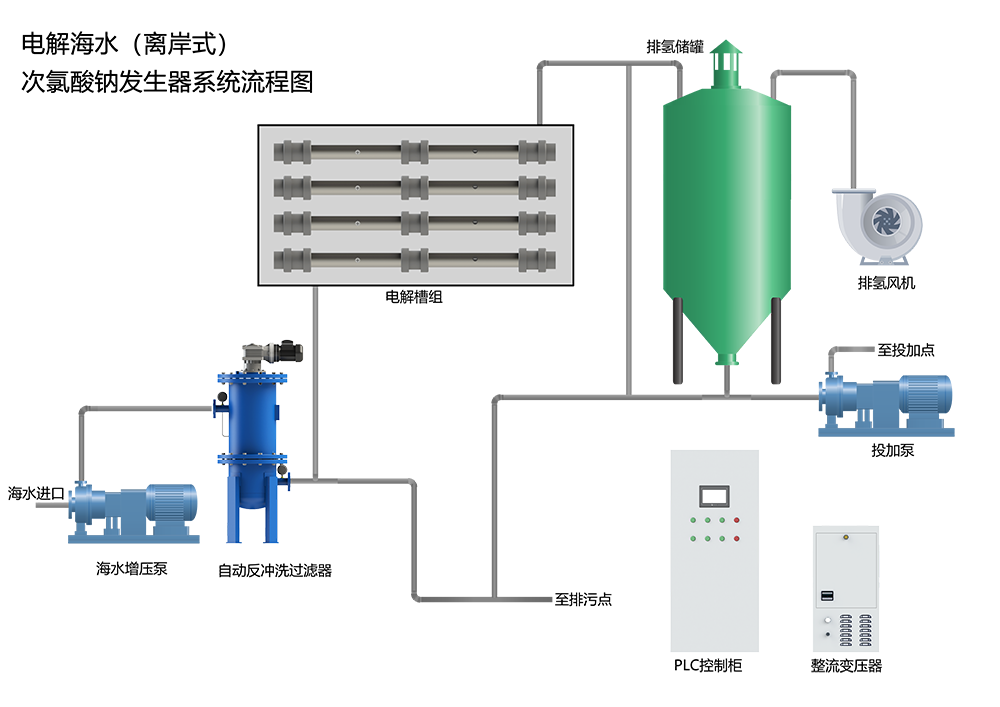

系統組成
|
海水過濾系統
|
過濾海水至微米級，防止大顆粒物質進入電解槽組影響電解過程。
|
|
電解槽組
|
電解槽組是整套設備的核心單元，電解槽組采用鈦基釕銥稀有金屬氧化物涂層，海水通過電解槽組經過直流電催化作用將海水種的氯化鈉轉化成次氯酸鈉和氫氣。
|
|
整流變壓器
|
通常采用可控硅形式整流變壓器，通過變壓器把電壓變到需要的電壓，然后用晶閘管進行可控整流。將輸入的交流電轉化為直流電通過正負極提供動力源輸出至電解槽。
|
|
存儲與脫氫罐
|
產生的次氯酸鈉溶液和氫氣通過管道進入存儲與脫氫罐進行暫時性存儲與脫氫過程。
|
|
脫氫風機組
|
風機組一般采用1D+1S形式，將大量空氣鼓入存儲與脫氫儲罐對產生的氫氣進行稀釋并提供動力源將稀釋的氫氣排出至安全排放點。
|
|
投加泵組
|
采用耐腐蝕離心泵輸出至投加點。
|
|
控制系統
|
整套設備的中控系統，用于控制成套設備的自動啟停和與外部協調控制。
|
|
動力分配系統
|
為電機及相關電氣驅動設備分配動力源。
|
|
可選配件
|
1. 海水升壓泵組
2. 防爆區域電氣系統解決方案
3. HAZOP（危險可行性分析）會議
4. 第三方認證
|
應用領域
|
石油化工
|
離岸平臺
|
|
船舶
|
壓載艙水處理
|
|
海底倉水處理
|
